IP-Stützwände
IP-Form aus UHRLE Betonfertigteilen

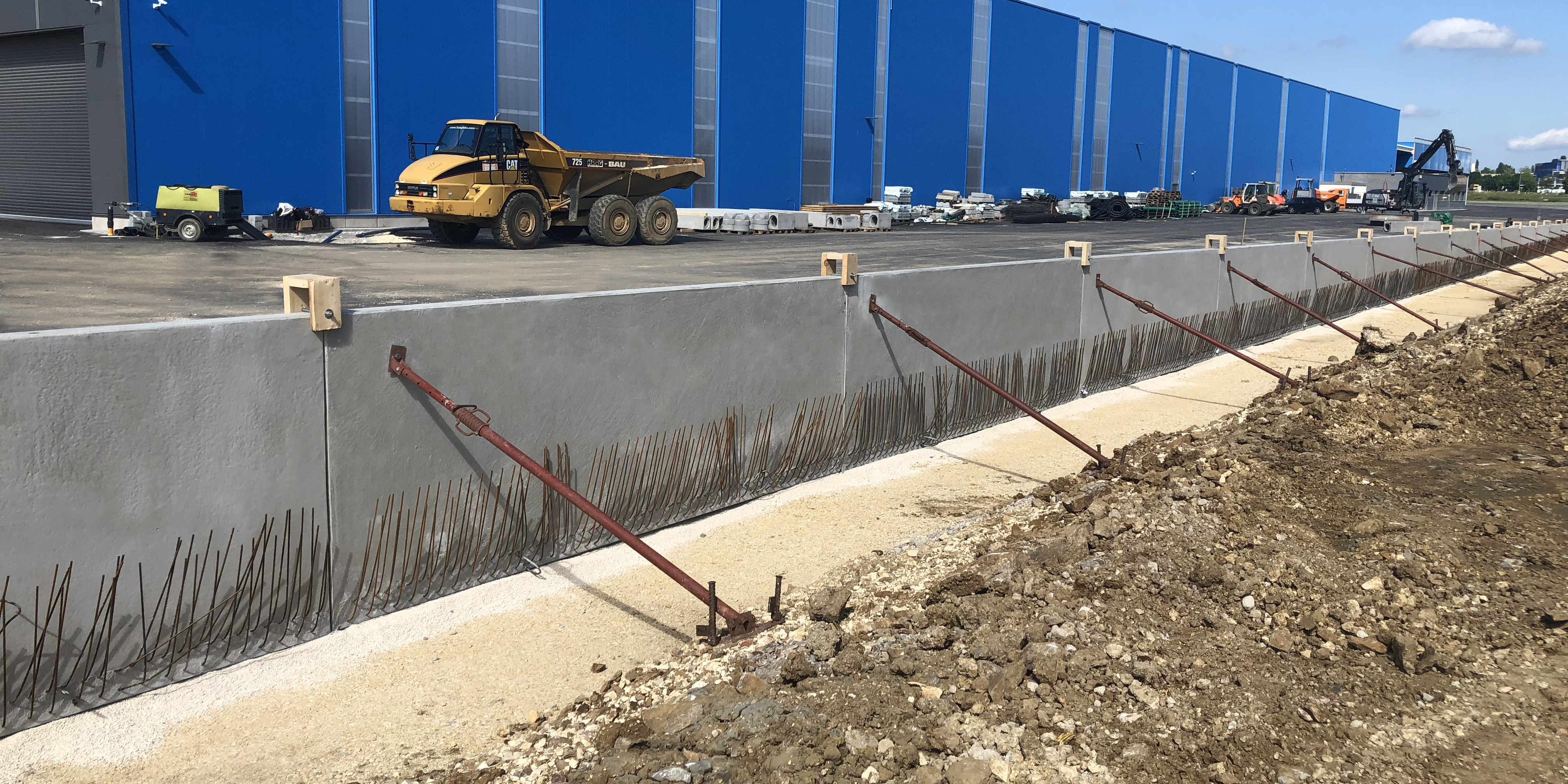

- Parallelwände als Winkelstützwände mit Anschlussbewehrung in die Bodenplatte
- weniger Schalungsaufwand, da Bodenplatte nachträglich betoniert wird
- wertbeständig, versetzbar, kalkulierbar in Kosten und Zeit
- sämtliche Lastfälle durch variable Wandstärken möglich
- Abschrägungen auf Wunsch möglich
- flexible Ausführung des Betonfußes ein- oder beidseitig
- auf Wunsch inkl. konfektionierter Anschlussbewehrung
- je nach Bedarf mit Einbauteilen/ Elektro (Aussparungen)

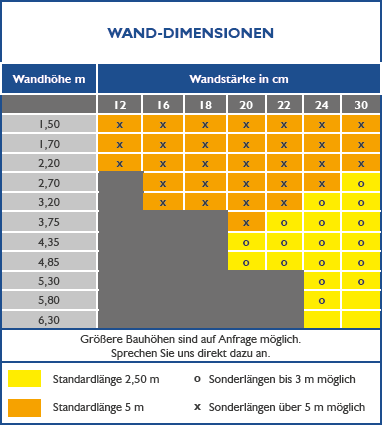

- Rohmaßhöhen von 0,70 bis 6,30 m
- Wandstärken von 12 bis 30 cm
- Elementlängen 5,00 m flexibel
- Sondermaße und Sonderformen möglich
Profitieren auch Sie von unserer Kompetenz, Qualität & langjährigen Erfahrung:
- Maßgenauigkeit und hohe Betonqualität durch moderne witterungsunabhängige Produktion
- Höhen bis zu 6 m sind Standard, größere Höhen möglich
- Sämtliche Lastfälle durch variable Wandstärken möglich
- Flexible Ausführung des Betonfußes ein- oder beidseitig
- Bis zu 30 % kürzere Fußlängen durch Ortbeton = weniger Erdarbeiten
- Sondermaße und Sonderformen möglich
- Planung und Produktion im Werk
- Bis zu 140 lfm an einem Tag aufgestellt
- Montage auf einfachem Schotterplanum möglich = kein Mörtelbett
- Lieferung und Montage durch das UHRLE-Team
- Auf Wunsch inkl. konfektionierter Anschlussbewehrung
Einsatzmöglichkeiten

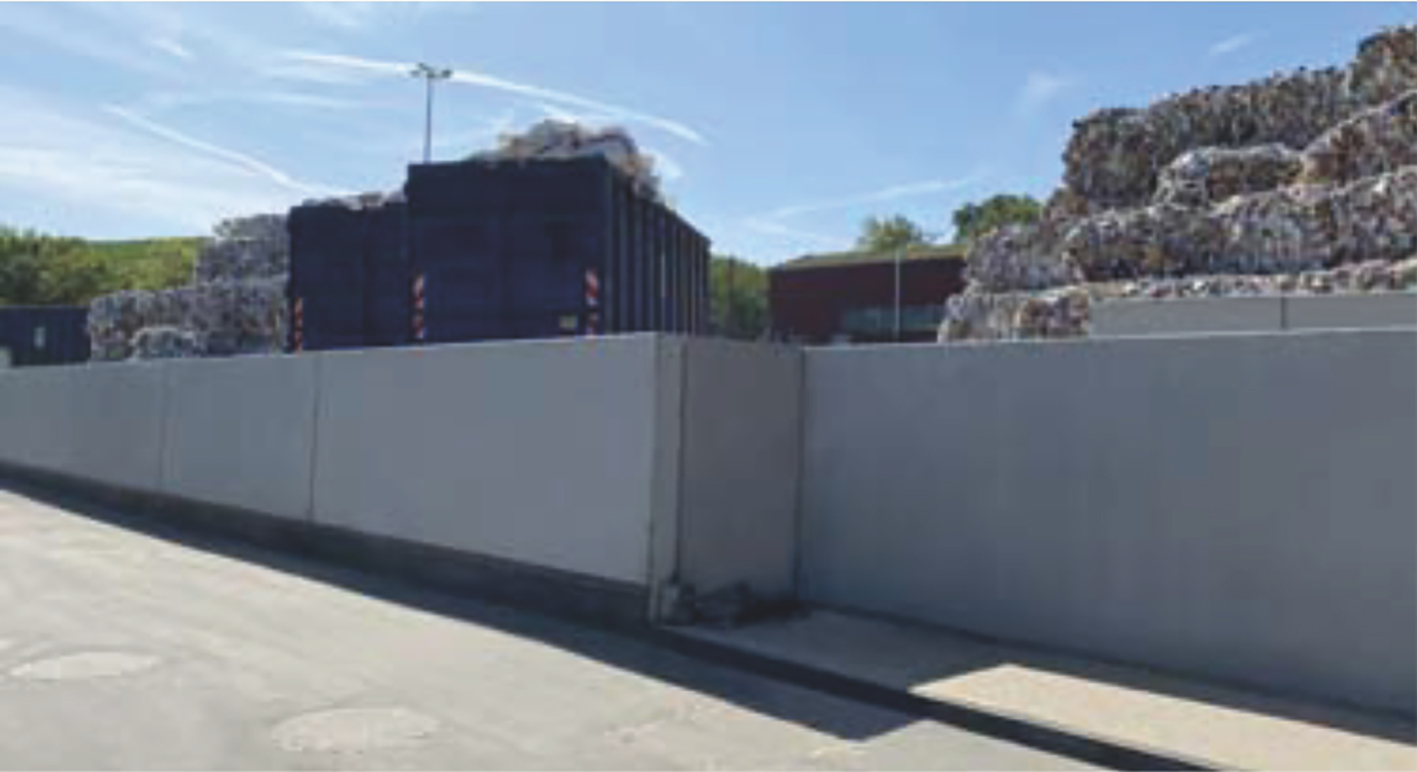

Stützwände SLW60

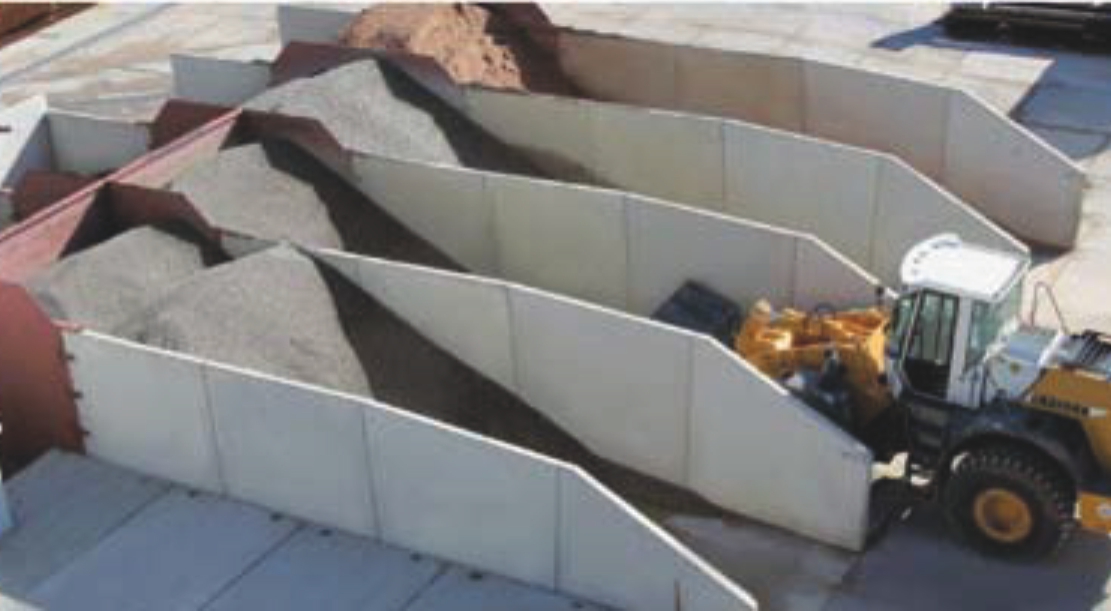

Schüttgutboxen

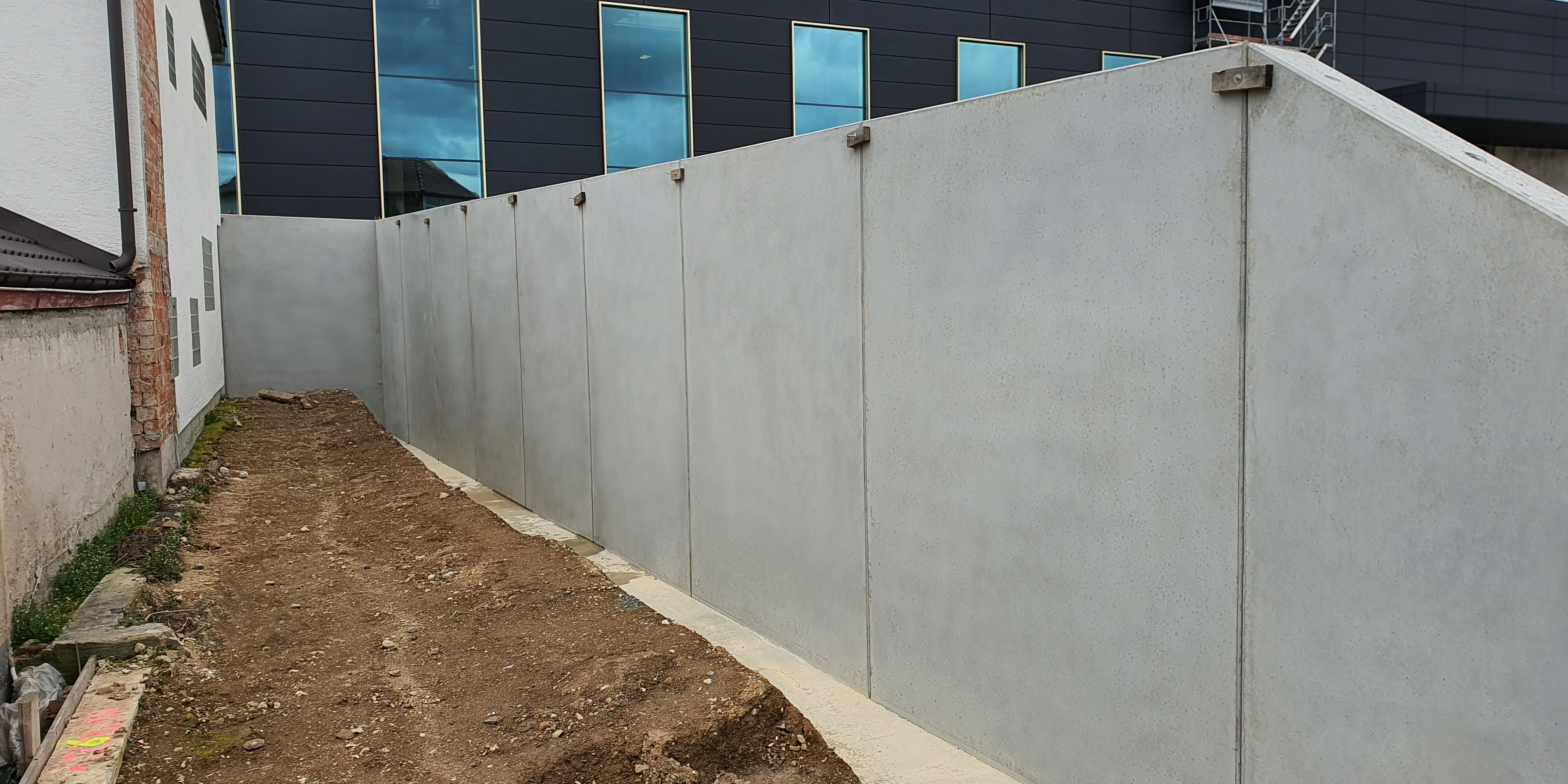

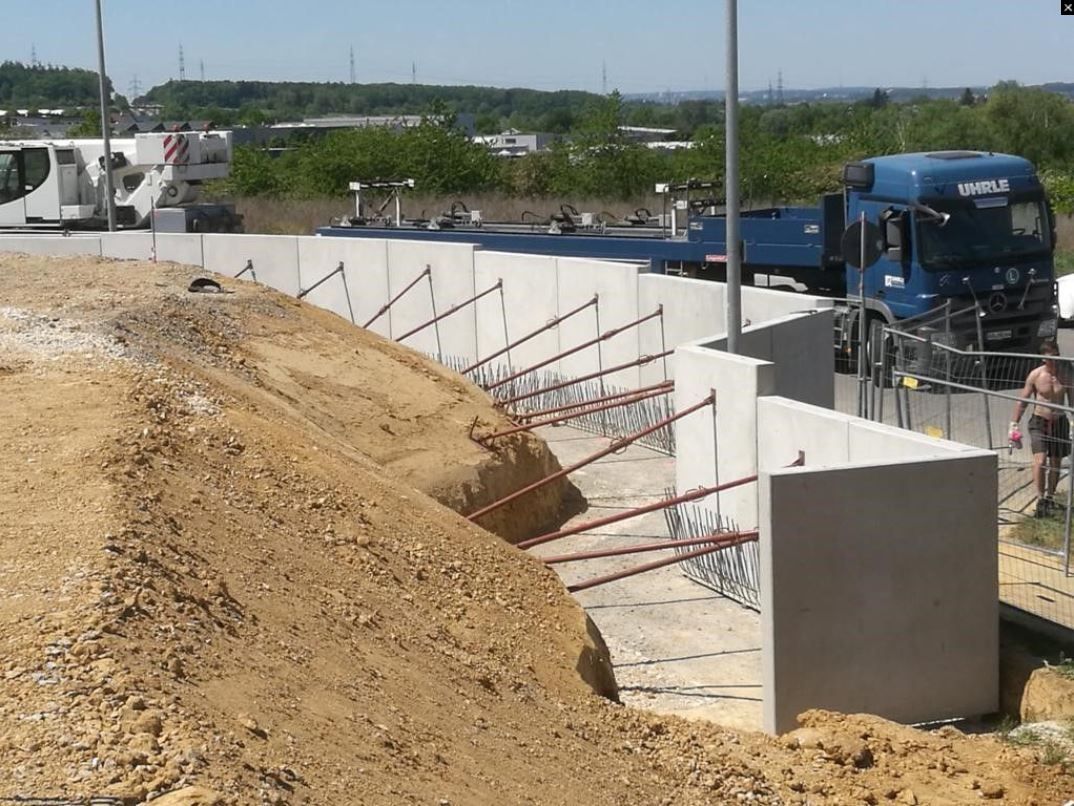

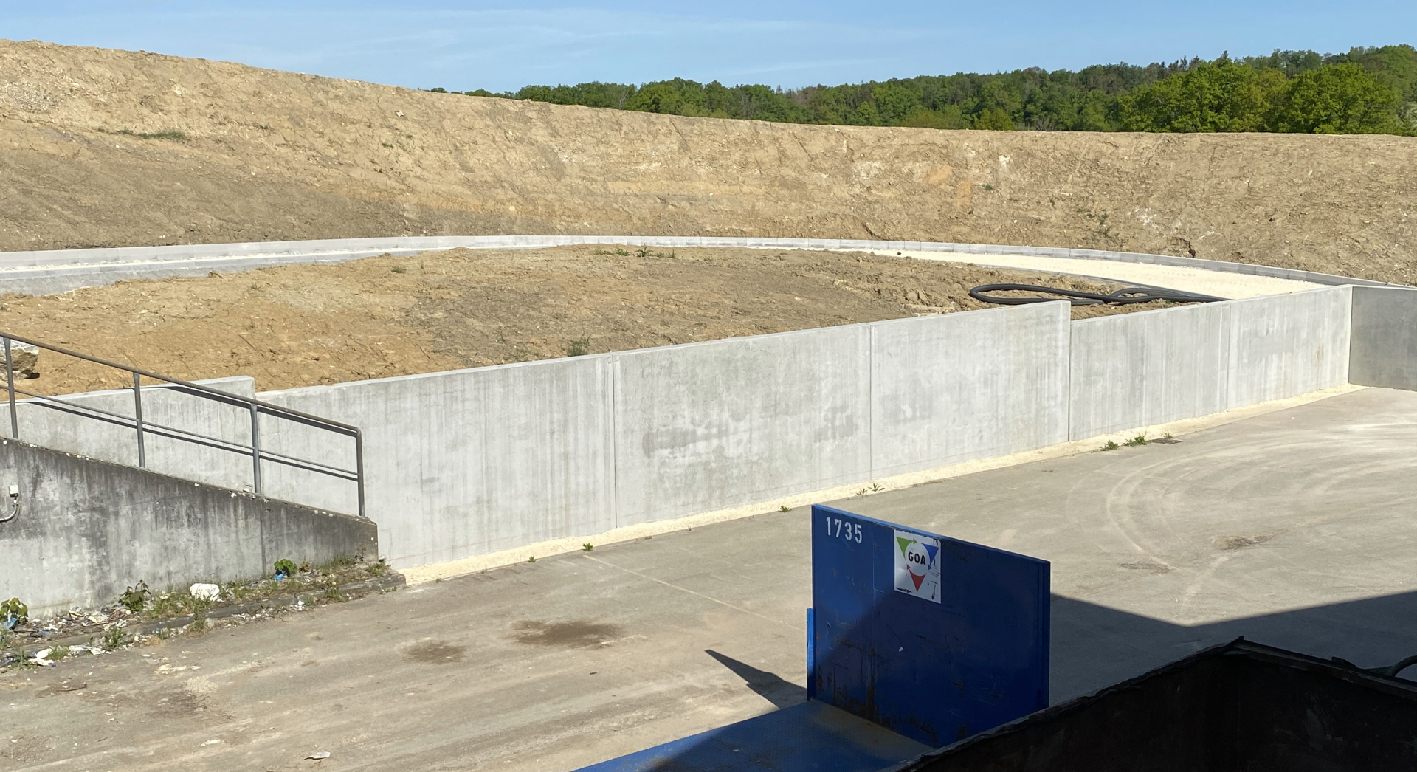

Stützwände für Hangabfang
Stützwände als Betriebszufahrt
Gartenmauer

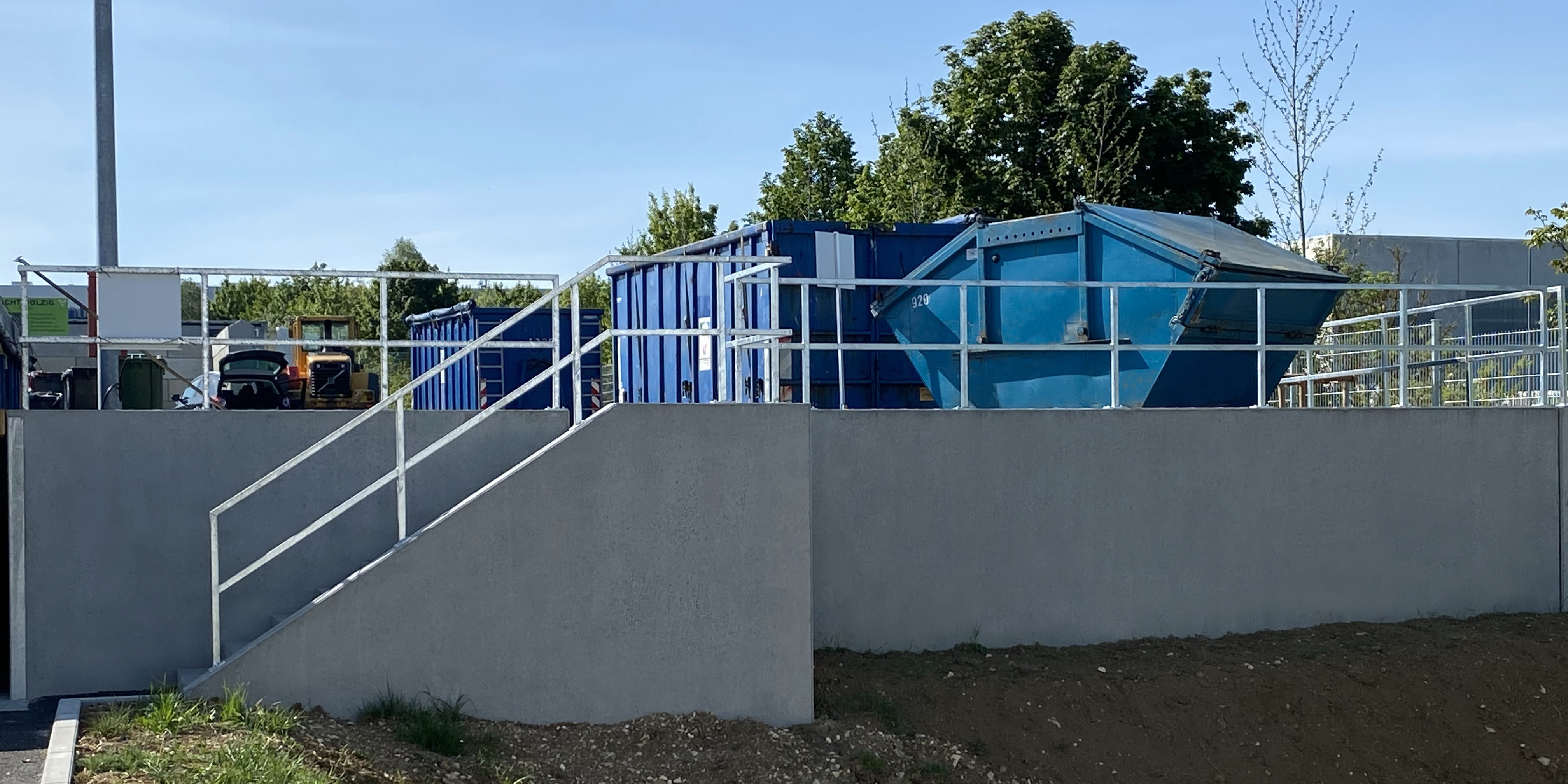

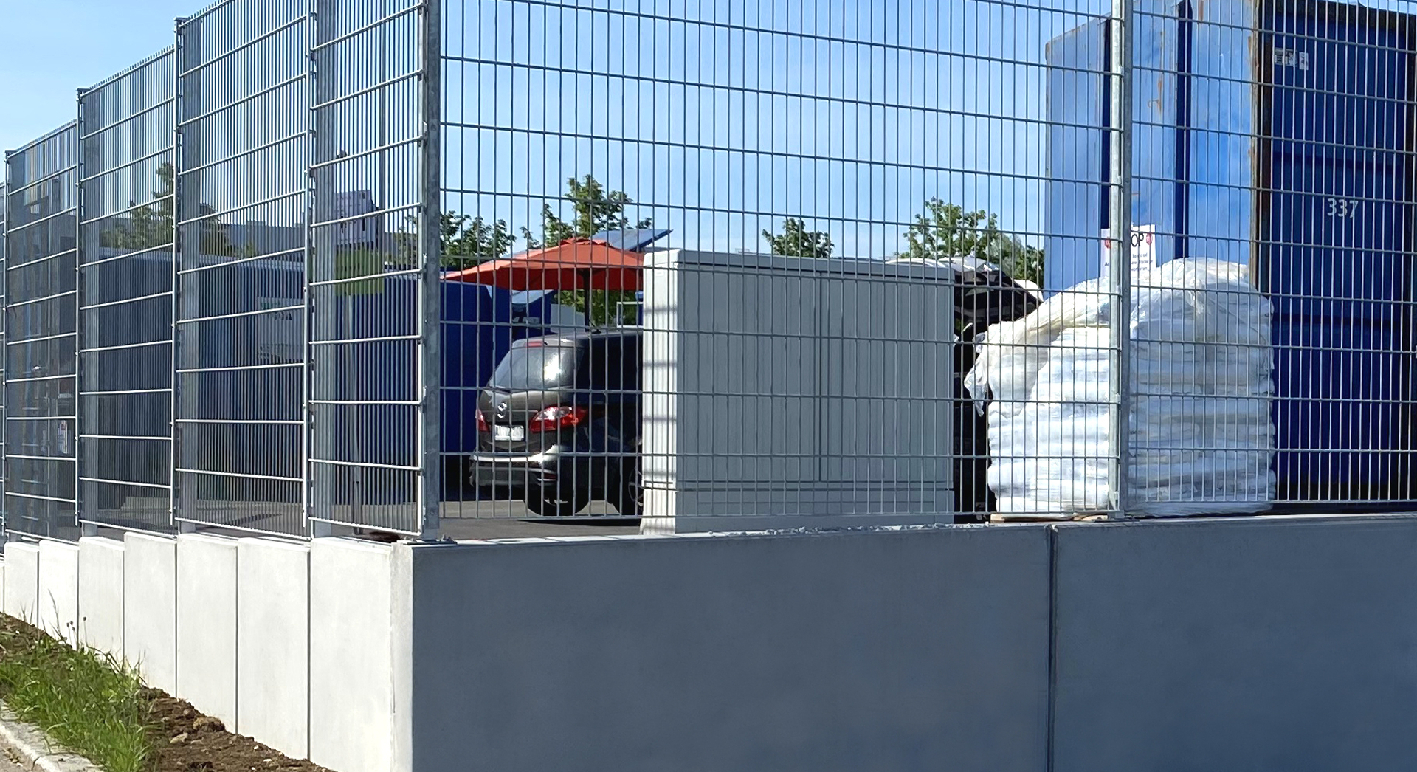

Stützwände für Containerumschlagplatz
inkl. Bohrung für Wasserdurchlass
Vorteile vom UHRLE System
Vergleich von Stützwänden
UHRLE System
L-Steine
Ortbeton
Maßgenauigkeit und hohe Betonqualtiät (witterungsunabhängige Produktion)
Höhen bis zu 6 m möglich
Sämtliche Lastfälle durch variable Wanddicken möglich
Flexible Ausführung des Betonfußes ein- oder beidseitig
Bis zu 30 % kürzere Fußlängen durch Ortbetonfuss = weniger Erdaushub
Sondermaße und Sonderformen produzierbar
Kürzere Bauzeit durch 5 m Elementlängen (bis zu 140 lfm an einem Tag)
Montage auf einfacher Sauberkeitschicht (kein Mörtelbett)
Keine zusätzlichen Rüstkosten, Lieferung und Montage aus eigenem Hause
Einfache Bewehrungsarbeiten, da statische Bewehrung schon eingebaut
Sichtbetonoberfläche als Standard
Individuelle flexible Planung
Trifft zu
Trifft nicht zu
Weitere Gründe:
- Größere Dimensionen der Winkelstützwände =
schnellerer Abschluss des Bauvorhabens - Weniger Fugen = weniger Fugen abdichten =
weniger Problemstellen!
Bauseitige Leistungen:
- Herstellung des Grob- bzw. Rohplanum für den Unterbau
- Armierung von Stützwandfuß in horizontale Position bringen
- Armierung für Bodenplatte mit Stützwandarmierung verbinden
- Betonieren des Stützwandfußes / Bodenplatte
Unsere Leistungen für Sie:
- Planung inkl. Statik auf Wunsch inkl. Anschlussbewehrung
- Erstellen eines Montageplanes inkl. 3D Modell
- Erstellen eines Bewehrungsplanes
- Einmessen der Fertigteile
- Feinausrichtung der Schotterplanie Ausgleich und Höhenausrichtung
mit Splitt bzw. Montageplättchen - Setzen der Stützwände mit eigener Montagetruppe und eigenem Ladekran
oder bauseitigem Telekran je nach Gewicht des Fertigteiles

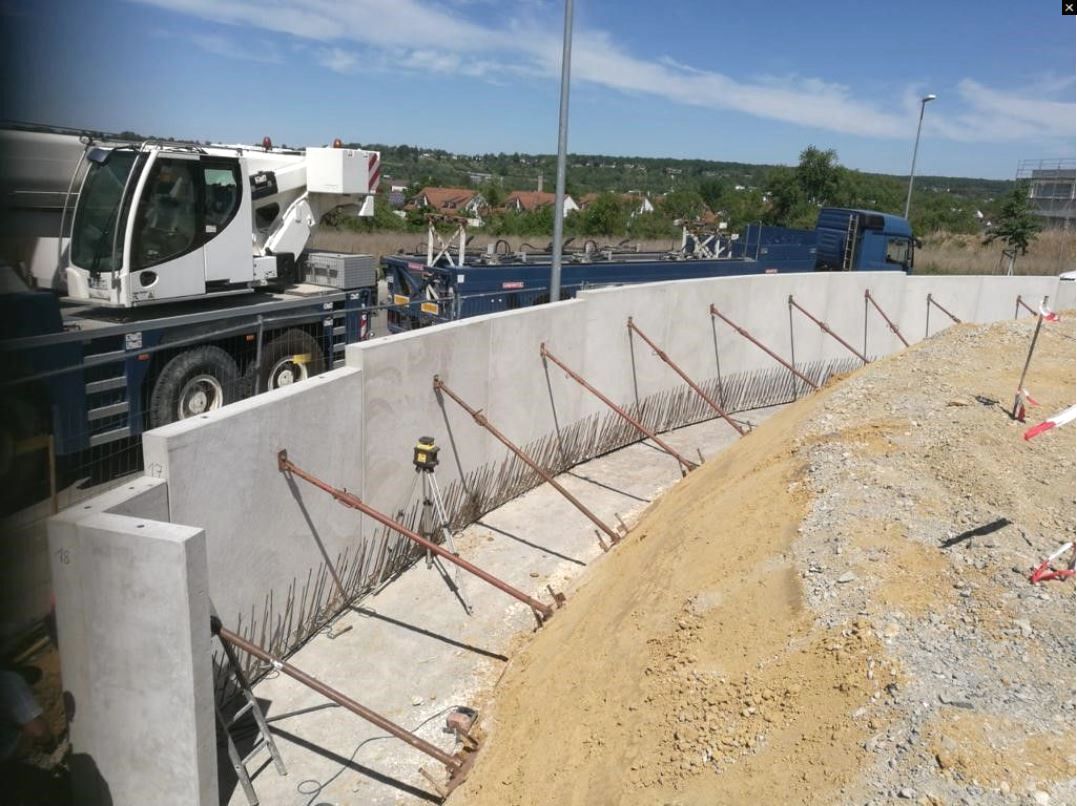

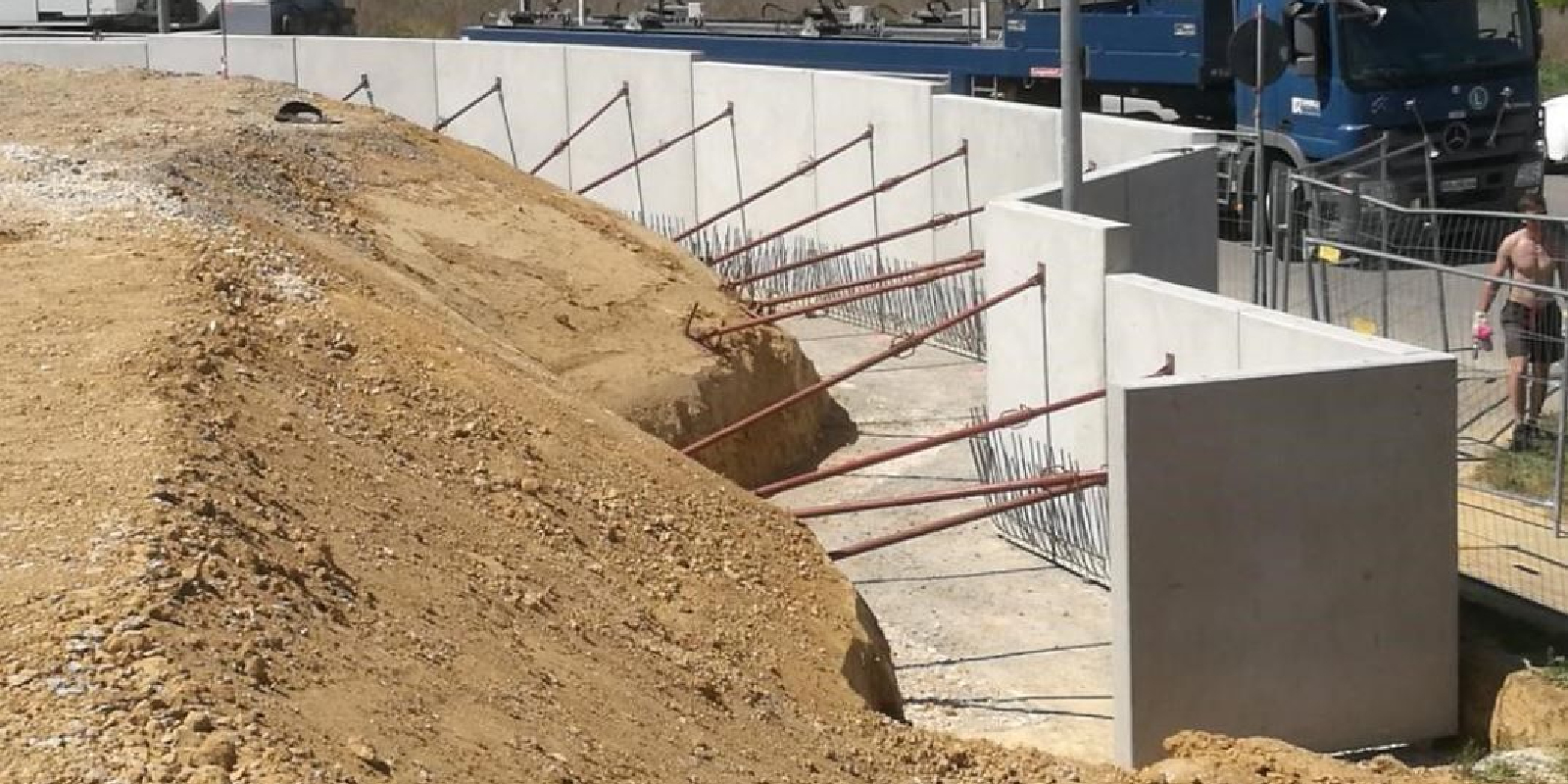

(Kran Organisation = nach Absprache) - Abstützen der Fertigteile mittels Schrägsprieße
(Rückbau der Sprieße bauseits oder nach Aufwand durch Uhrle)

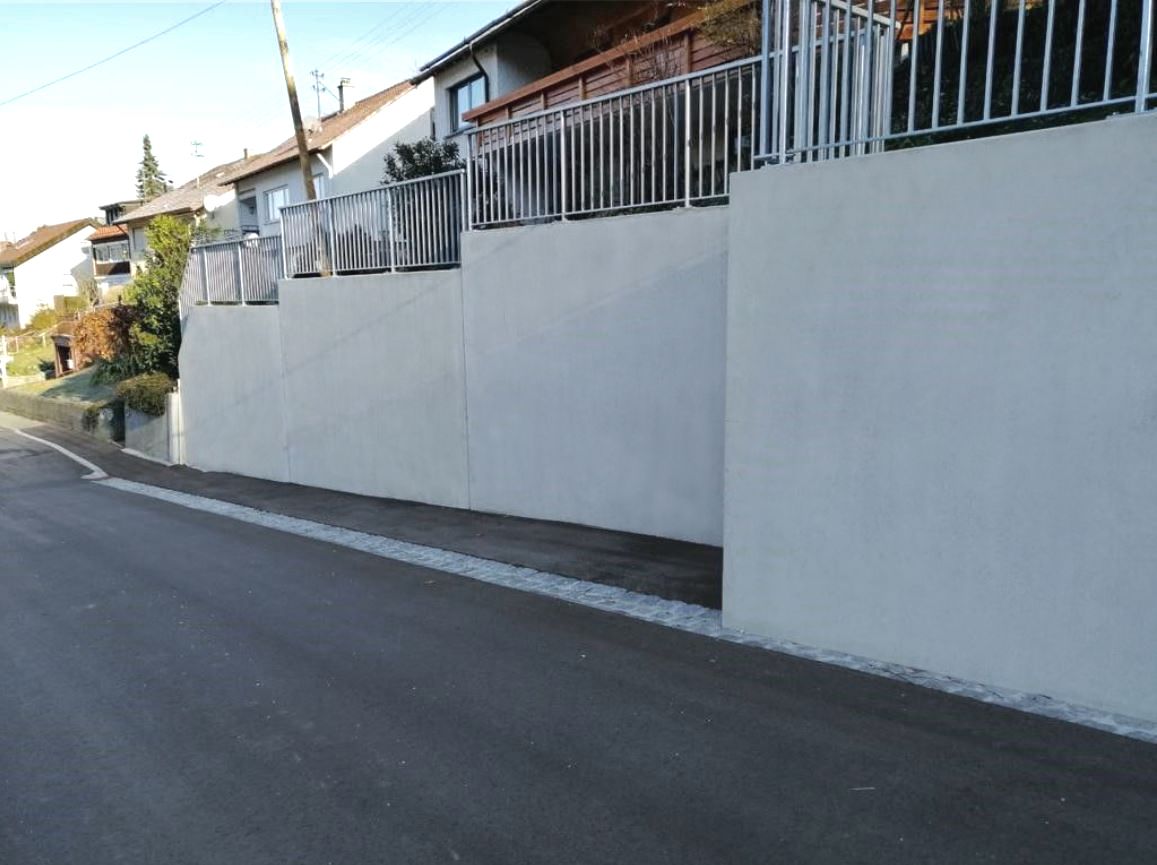

Gartenmauer mit Höhe bis 3,40 m und Abschrägungen
Stützmauer Bundesstraße im Radius versetzt, mit Scheinfugen
Stützmauer Radweg / Fußgänger Unterführung im Radius versetzt
Stützmauer Autohaus im Radius versetzt
Hier finden Sie ein Anfrageformular für unsere UHRLE IP-Stützwände. Senden Sie uns Ihr ausgefülltes Formular zu und wir erarbeiten gemeinsam mit Ihnen ein Lösungskonzept:
